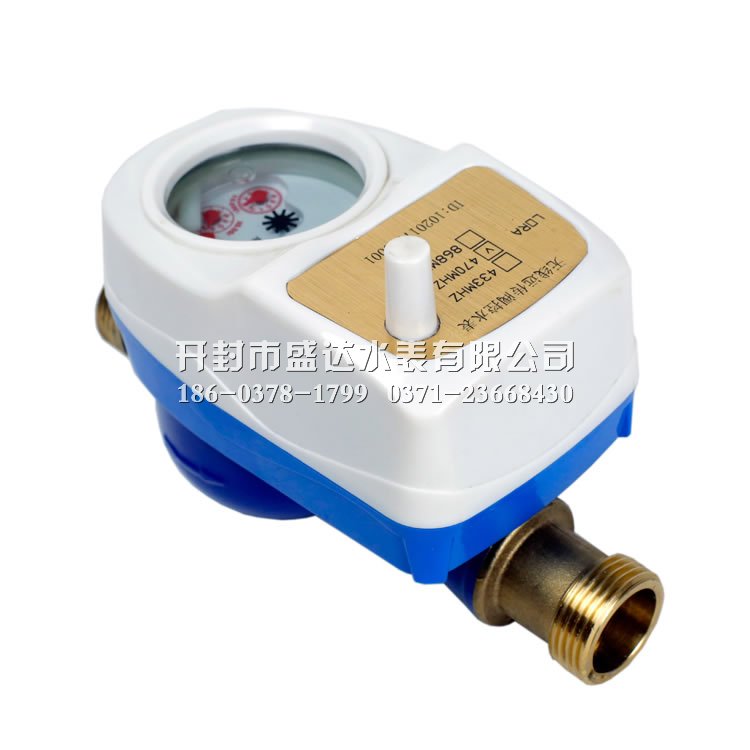

遠傳水表

遠傳水表和智能集中抄表系統是利用微電子技術、自控技術、通信技術和網絡技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型智能水表。

按照計量基表與管理中心計算機系統的傳輸方式分為遠傳水表無線自動化抄表系統和遠傳水表有線聯網自動抄表系統。

遠傳水表的規格：DN15至DN200，可覆蓋水表的所有口徑。

遠傳水表有線聯網自動抄表系統

整個系統由管理中心計算機系統、傳輸網絡、總線網絡、數據集中器、數據采集器、遠傳水表組成，組成如下圖：

利用這種抄表方式，是將水表電子計量后的水量信息通過饋線傳送到一個數據集中器上，若干個數據集中器再相互連接，組成一個輿網之后再用兩種方法采集抄表數據。其一是用手提電腦或?qū)Ｓ贸頇C(jī)到現場接駁入網采集數據。其二是用調制解調器通過電話線、無線電臺或網絡技術（GPRS、GSM、CDMA）聯結到自來水公司管理中心計算機系統進行抄表。這種方式比無線電抄表系統多了聯網的線路，但也相對減少了干擾，而且成本較低廉，邦聯率也低，維修也相對容易，是較容易實施的一種方案，現各地已安裝的大多采用這種系統。

遠傳水表有線聯網自動抄表系統主要要通過以下四個環節完成：

1、信號轉換環節

這個環節主要是通過傳感器將齒輪的傳動量轉換為開關信號或電信號輸出，傳感器安裝于水表的讀數盤上或計數齒輪組中，與智能預付費水表類似，也是采用普通水表作為基表。

2、數據采集、存儲環節

通過傳感器形成的信號，經過計數、信號處理、累加等過程轉換成水表計量數據并加以動態地存儲，等待抄表，是由數據采集器來完成的。

3、數據集中環節

抄表集中的通信方式采用掌上電腦（或?qū)Ｓ贸頇C(jī)）現場抄表和電話網、網絡技術（GPRS、GSM、CDMA）、無線電臺抄表，它們就是系統的數據集中器。

（1）掌上電腦（或?qū)Ｓ贸頇C(jī)）現場抄表。在現場將掌上電腦（或?qū)Ｓ贸頇C(jī)）的通信線連接到數據集器的專用通信插座（或通過紅外線接口）上。在掌上電腦（或?qū)Ｓ贸頇C(jī)）上簡單操作后即可完成抄表，一次可抄數百戶乃至數千戶。將掌上電腦（或?qū)Ｓ贸頇C(jī)）帶回公司連接到公司電腦上即可上傳抄表數據進行收費。此種方式目前使用的比較普遍。

（2）電話網、無線電臺抄表。在數據集中器與公司電腦之間通過調制解調器及電話線相連接或無線電臺，一次也可抄數百戶乃至數千戶。電話網需要安裝智能分線器，由智能分線器識別出打入方電話送來的特定信號，接通我方電腦與數據集中器的連接，完成抄表；無線電臺抄表，當主站電腦與集中器相距很遠，并且無法采用電話撥號時，可采用這種方式。根據無線電臺發射功率的不同，傳輸距離一般為數公里至數十公里。這種通信方式的傳輸易受雜散電波干擾，誤碼率較高，可靠性受到影響。

（3）網絡技術，是在主站電腦與集中器之間通過網絡技術，如GPRS、GSM、CDMA等技術，進行連接直接抄表，不受距離、時間的限制，安全可靠，傳輸速度快、信息**、及時，可實現在線監視各用水戶的水表工作情況，此方式在今后將勢在必行。
